CoolBox

Водяний охолоджувач CoolBox

Призначений для охолодження/підігріву повітря в системах вентиляції

Теплообмінники CoolBox

  • Теплоізольований корпус
  • Вбудований піддон для конденсату
  • Максимальне використання поверхні теплообмінника (система Тіхельмана)
  • Чотири- та шестирядні обмінники
  • Можливість заміни фільтра з обох сторін
  • Відстань між обмінниками 3 мм

Технічні дані

Версії

Розміри



D

[мм]

L

[мм]

C

[мм]

H

[мм]

C1

[мм]

h

[мм]

L1

[мм]

L2

[мм]

кількість

рядів

CoolBox 200 42 6R
200
600
600
430
70
230
182
182
6
CoolBox 200 42 6R L
200
600
600
430
70
230
182
182
6
CoolBox 200 52 6R
200
700
600
480
70
255
182
182
6
CoolBox 200 52 6R L
200
700
600
480
70
255
182
182
6





a (+/- 2)

[мм]

x (+/- 2)

[мм]

b (+/- 2)

[мм]

y (+/- 2)

[мм]

A (+/- 2)

[мм]

X (+/- 2)

[мм]

B (+/- 2)

[мм]

Y (+/- 2)

[мм]

d

CoolBox 200 42 6R
223
158
143
172
242
119
128
201
½"
CoolBox 200 42 6R L
223
158
143
172
242
119
128
201
½"
CoolBox 200 52 6R
218
164
138
232
242
112
124
261
¾"
CoolBox 200 52 6R L
218
164
138
232
242
112
124
261
¾"
L - ліва версія



Параметри потужності:

  • Максимальна температура 110°C
  • Максимальний тиск 1 MPa

Комплект:

  • Триходовий регулюючий клапан з приводом 0-10V
  • Повітряний фільтр CleanPad, клас ePM10 60% (M5)*

Інструкція:

  • Регулювання охолоджувача здійснюється за допомогою регулюючого клапана 0-10V або з панелі керування рекуператора AirPack4
*Клас згідно стандарту PN-EN ISO 16890



Таблиця сумісності CoolBox

РекуператорОхолоджувач CoolBox
AirPack Home 200f  (Energy+, Energy)
AirPack Home 200f L (Energy+, Energy)
CoolBox 200 42 6R
CoolBox 200 42 6R L
CoolBox 200 52 6R
CoolBox 200 52 6R L
AirPack4 300h (Enthalpy, Energy++, Energy+)
AirPack4 400h (Enthalpy, Energy++, Energy+)
AirPack4 500h (Enthalpy, Energy++, Energy+)
AirPack4 300v (Enthalpy, Energy++, Energy+)
AirPack4 400v (Enthalpy, Energy++, Energy+)
AirPack4 500v (Enthalpy, Energy++, Energy+)
AirPack Home 300h (Energy+, Energy)
AirPack Home 300v (Energy+, Energy)
AirPack Home 400h (Energy+, Energy)
AirPack Home 400v (Energy+, Energy)
AirPack Home 500h (Energy+, Energy)
AirPack Home 500v (Energy+, Energy)
CoolBox 200 42 6R
CoolBox 200 42 6R L
CoolBox 200 52 6R
CoolBox 200 52 6R L
AirPack4 550v (Energy++, Energy+)
AirPack Home 650h (Energy+, Energy)
AirPack Home 600v (Energy+, Energy)
AirPack Home 850h (Energy+, Energy)
AirPack Home 800v (Energy+, Energy)
CoolBox 200 52 6R
CoolBox 200 52 6R L

Аксесуари

Клапани з приводом

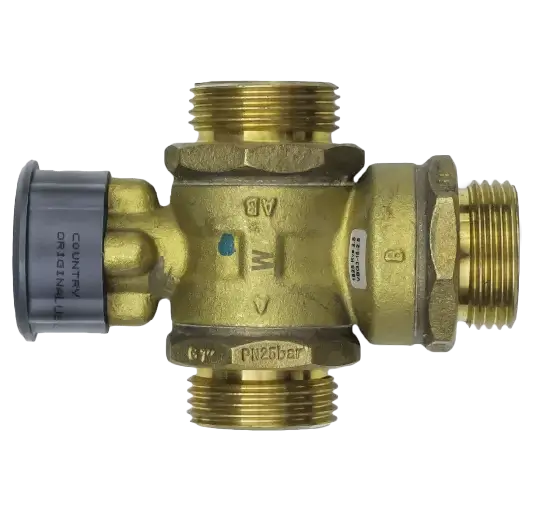

Клапан Kvs 1.0
Триходовий регулюючий клапан
(kvs=1.0 m3/h)
з приводом 0-10V

Клапан Kvs 1.6
Триходовий регулюючий клапан
(kvs=1.6 m3/h)
з приводом 0-10V

Клапан Kvs 2.5
Триходовий регулюючий клапан
(kvs=2.5 3/h)
з приводом 0-10V

Клапан Kvs 4.0
Триходовий регулюючий клапан
(kvs=4.0 m3/h)
з приводом 0-10V

Системи монтажу

CeilingGrip
кріплення для підвісного монтажу

Датчики температури

Датчик температури 5 м

Витратні матеріали

Фільтри

CleanPad 05
змінний гофрований фільтр для охолоджувачів:
CoolBox 200 22 6R
CoolBox 200 22 6R L

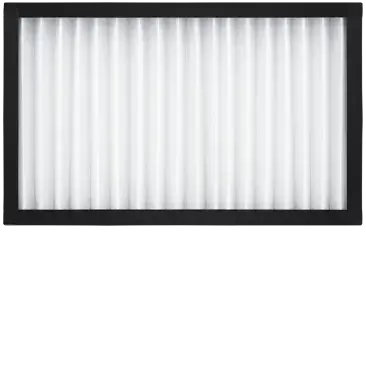

CleanPad 06
змінний гофрований фільтр для охолоджувачів:
CoolBox 200 42 6R
CoolBox 200 42 6R L

CleanPad 07
змінний гофрований фільтр для охолоджувачів:
CoolBox 200 52 6R
CoolBox 200 52 6R L

CleanPad 08
змінний гофрований фільтр для охолоджувачів:
CoolBox 200 66 6R
CoolBox 200 66 6R L
